安全
帶有可拆卸電池組的系統應采用安全措施，防范系統在設計不合理的電池驅動下工作。若系統采用非穩態化學電池，過充或過放都可能造成不安全狀態。如果不依照制造商的要求而使用穩態化學電池，可能導致其性能下降和壽命縮短。目前所使用的是簡單的機械屏障，如采用獨特的外形規格或連接器，以及從電池讀取標志位。但可惜的是，這些安全措施很容易被攻破。我們真正需要的是一種靈活的系統級解決方案，既可確保用戶安全、提高系統性能，又能提供長期的可靠性。
Microchip為電池驗證提供了一種很好的解決方案，即KEELOQ加密算法。這種壓縮的64位編碼算法可為各種應用提供經業界證明的安全性。主機和外設都需要具備KEELOQ算法的硬件。今天，KEELOQ算法已被應用于各種安全系統中，如無鑰門禁系統（主要應用于汽車行業）。當使用KEELOQ技術進行電池驗證時，系統是主機，而電池是外設。系統存儲著制造商代碼和一個隨機數發生器。當電池制成時，生成一個唯一的序列號和密鑰并存儲在內存中，而且不會被改變。當電池與系統相連時，系統會請求一個序列號并發送一個32位質詢。電池會提供相應的序列號，并給予一個32位的響應。由于電池管理系統種類繁多，Microchip在其電池管理產品和許多PIC單片機產品中都采用了KEELOQ技術。當在電池組中使用Microchip電量計時，無需額外的硬件即可使系統具備安全功能。如果電池組中沒有電量計，可以使用PIC單片機作為KEELOQ外設硬件。支持KEELOQ技術的主機硬件包括處理器、電量計和充電器。
計劃與分區
當設計一個采用二次電池作為電源的應用時，在產品設計階段就進行充電系統的計劃至關重要。這個問題常常在系統開發后期才引起重視，從而導致系統性能低下，因?yàn)榇藭r(shí)必須要做出很多妥協。分區很重要，因?yàn)槊總€(gè)模塊在充電系統中的位置往往會影響IC和電路的選擇，還會影響這些模塊如何互動。初期計劃的內容包括列明電池電源的系統需求。在選擇電池化學類型時，實際尺寸、重量要求、運行時間和存儲溫度范圍等指標都很重要。表2將最常見的化學電池作了小結。
決定電池組配置的因素有：最小／最大和標稱電壓值、充電電流、放電電流以及滿足運行時要求的充電容量。絕大多數系統都需要充電，但是也有少數特殊系統例外。充電器是置于系統中、電池組中還是系統外也是一項重要的考慮事項。嵌入式電池可以將充電器置于系統中，但對于可拆卸電池組來說就不方便了，尤其是當用戶擁有多個電池組時。有些設備會同時具備系統內置充電器和一個可選用的外置充電器。將充電器內置于電池組中可以使電池組在系統內外都可以充電。電池和系統的要求決定了充電器的拓?fù)洹１?所示為兩種常用充電器在幾個重要方面的比較。
接下來，討論是否需要電量計量。為了延長電池組壽命，電量計量可為系統提供精確的電池信息和總體工作情況。它能實現動態電源管理，應成為一個好的電池管理系統的核心。這其中的一個重要因素是電量計和系統之間采用什么樣的通訊接口來交換信息。如果系統的其他部分已經采用了某種通訊協議，建議采用相同的協議與電量計進行通訊。如果電池組是可拆卸的，電量計是置于系統內還是電池組內則成為一個重要決擇。如果需要保存保修所需的歷史資料和使用信息，將電量計置于電池組內是最佳選擇。對于有多個可拆卸電池組的系統，電量計內置于系統中無法記錄上述信息。另一個重要的考慮因素是電池信息是包含在系統顯示內容中還是會單獨顯示，或者兩者都有。有些可拆卸電池組包含一個小型充電狀態顯示器，因此不必將電池插入系統來查看剩余電量。最后，如果電池組有保護電路，那么是單獨的安全I(xiàn)C、電量計抑或兩者共同負責電池的二次保護？
按照電池供應商的建議進行安全操作是非常重要的。如果電池具備驗證功能，系統對無法識別的電池會做何反應？它可以將系統的某些部分（如充電部分）關閉，也可將整個系統斷電。電池管理系統的設計有多種選擇。應認真考慮實現哪些電池管理模塊，以及每個模塊的功能在系統中如何劃分。提早制定計劃將有助于為系統打下良好的電源基礎。
優化
為達到最佳系統性能，應在優化充電操作上花些心思。進行系統內部測試對于發現并糾正可能降低系統性能和用戶體驗的缺陷，是很重要的。系統內部測試包括：

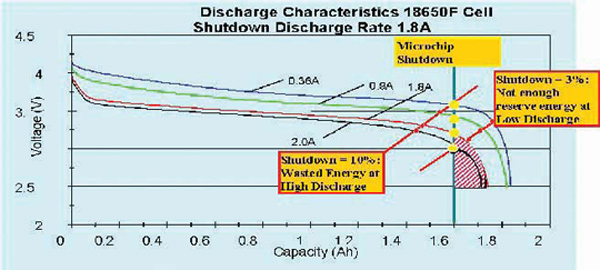

* 確保系統在預期的溫度和放電速率下達到性能要求。
* 確定哪些是用戶需要的信息，并以一種全面而易于理解的方式顯示出來。
總結
電池提供的電源為系統帶來活力。好的電池管理對用戶來說應該是“無縫”的。電池管理不佳將使產品成功成為泡影。作為系統如此重要的一個組成部分，電池管理應該被充分了解，并提前計劃和進行優化。采用Microchip的電池管理器件和算法，所有電池管理功能都可在不同的拓?fù)渲袑?shí)現。線性和開關充電器可用于在電池組外部充電。線性充電器僅支持鋰電池，而開關模式充電控制器含有為鋰離子、鎳電池和鉛酸電池充電的算法。使用電量計IC可實現電池組內置充電控制。Microchip的電量計IC包括多種算法，可精確進行鎳電池或鋰電池的電量計量、充電控制和冗余保護。
